鉆孔是碳纖維復合材料后加工工藝中的一個重要工序，但是碳纖維復合材料具有硬度大、強度大、導熱性差、各向異性、層間強度低等特性。因此非常難加工，一些小的碳纖維廠家的加工報廢率較高，無錫威盛碳纖維廠通過對碳纖維/環(huán)氧樹脂基復合材料進行高速鉆削的實驗研究及分析，得出：

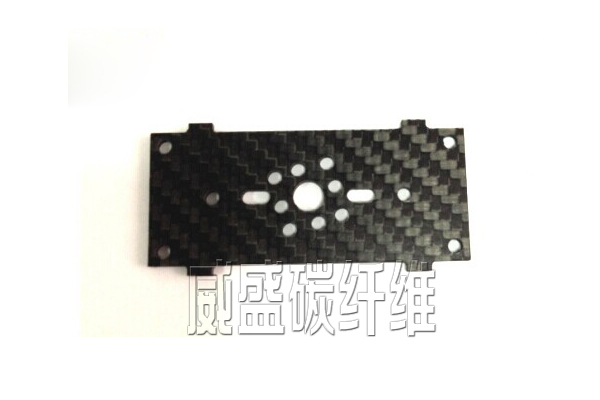

（圖示：碳纖維板孔加工）


　　1、在整個高速鉆削過程中，鉆削力隨著時間呈現(xiàn)規(guī)律性的變化。鉆頭開始鉆入后，軸向力和扭矩均由零逐斷增大，當鉆頭主切削刃全部參加切削時，軸向力和扭矩達到最大值，在鉆頭未鉆出前一值保持這一穩(wěn)定狀態(tài)，鉆頭鉆出過程開始后，底層材料對鉆頭的支撐剛性減小，因而產(chǎn)生讓刀現(xiàn)象，軸向力和扭矩逐漸減小，直到鉆頭完全鉆出，其值均變成零。實驗觀察發(fā)現(xiàn)，這一規(guī)律在各種鉆削參教下都是一樣的。



　　2、鉆削碳纖維/環(huán)氧復合材料時，不宜采用高速鋼鉆頭，應使用硬質合金鉆頭。使用高速鋼鉆頭的軸向力遠大于使用硬質合金鉆頭，這是由于兩種鉆頭不同的幾何角度造成的。即使在相同的鉆削參數(shù)下，兩種刀具的磨損程度也有很大的區(qū)別。



　　3、在進給量不變的條件下，鉆頭轉速越高，鉆削軸向力越小，這是因為較高的切削速度產(chǎn)生較多的切削熱，使工件材料的強度和硬度下降；在轉速不變的條件下，進給量越大，軸向力越大，且影響更為顯著，這是由于隨著進給量增加，切削層厚度增加，所以會使軸向力增加。



　　4、在轉速和進給量不變時，鉆頭已鉆過的孔數(shù)越多，則鉆削軸向力越大。且轉速越高，刀具磨損越快，從而使得軸向力增大得越快。



　　5、在轉速和進給量不變的條件下，鉆頭直徑越大，鉆削力越大，因為隨著鉆頭直徑的增大，鉆頭切削刃切削面積增大，而切削面積是決定切削力大小最主要因素之一，切削面積增大會導致切削力增大，這與鉆削普通金屬材料軸向力變化規(guī)律是一致的。



　　6、在其他各參數(shù)條件不變時，碳/環(huán)氧復合材料厚度越大，鉆削軸向力越大。這是因為鉆孔是在相對封閉的空間中進行，粉塵狀切削排出困難，而且難度隨著鉆孔深度的增加而增加，大量的切削堵塞在孔的深處，大大增加了與鉆頭之間的摩擦力，因此軸向力增大，刀具磨損加劇。
