材料的不斷研發(fā)中，我們發(fā)現(xiàn)了碳纖維材料，在針對碳纖維材料的進一步的研發(fā)中，發(fā)現(xiàn)原絲生產(chǎn)上面提煉方式不同，性能也會有區(qū)別，就把碳纖維材料進行了區(qū)分，從T300的碳纖維材料到本文我們說到的T700跟T800，以及高性能的T1000、T1200材料，都是碳纖維材料的一種，本文來了解碳纖維T700和T800是什么意思，區(qū)別又在哪里。

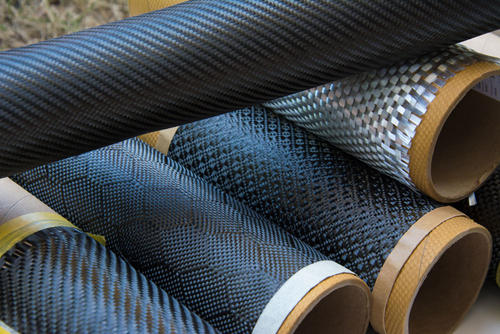

（碳纖維紋路）


　　碳纖維T800和T700是什么意思？

　　碳纖維T800和T700上面就是碳纖維原絲有不同，那根據(jù)原絲的不同給到的材料型號，所以他們的區(qū)別點其實就是碳纖維原絲的區(qū)別，碳纖維原絲就是跟碳纖維提煉過程有很大關(guān)系，這里面的高溫化、碳化有區(qū)別。

　　碳纖維T800和T700的區(qū)別在哪些

　　進行碳纖維T800以及T700的區(qū)別，那主要就是物理性能上面的區(qū)別，以及化學性能上面的區(qū)別。那這里面雖然是T700或者T800也是有區(qū)別,比如T700上面有T700S跟T700G，而T800的有T800H跟T800S的不同。所以我們下面有些地方是會有四個數(shù)據(jù)的區(qū)別分析。

　　1.密度跟直徑，首先密度上面兩者的密度都差不多，區(qū)別不是很大，那T800H密度為1.81g/㎝3，相比較其他密度稍微高一丟丟，但是直徑上面只有5μm，相較于T700的7μm略低。

　　2.上漿劑上面，T700的是31E0.5%、50C1.0%。T800是40A,40B1.0%50B0.7%、10E0.5%。這里面是因為T700或者T800都是有不同的型號。

　　3.伸長率上面，T700的伸長率是2.0%、2.1%;那T800的伸長率在1.9%、2.0%。

　　4.拉伸模量上面：T700是240Gpa和230Gpa，而T800的拉伸模量大概是在294Gpa。

　　5.拉伸強度上面：T700是4900Mpa;T800的拉伸強度上面是5490Mpa和5880Mpa。

　　6.熱膨脹系數(shù)上面：T700的是為-0.3810(-6)/℃，T800H為-0.5610(-6)/℃。

　　7.電阻系數(shù)上面：T700的為1.6×10(-3)Ω·㎝，T800的為1.4×10(-3)Ω·㎝。

　　8.含碳量上面：T700的是93%，T800的是96%這樣。

　　這樣看下來，其實我們也能夠發(fā)現(xiàn)，其實區(qū)別點不是很大，主要是從強度性能上面出發(fā)，那想要強度性能更高的話，那無疑是T800比T700更好，但是從威盛新材購買原絲材料價格上面看，T800的價格明顯要比T700高出很多，所以就是要結(jié)合自己的實際情況進行選擇。

　　那除了這個上面這個T700跟T800的，其實碳纖維制品廠家這里大部分采用的其實是T300材料，T300碳纖維材料的性能參數(shù)上面，結(jié)合多方面的來看。

　　碳纖維T300材料的抗拉強度3500MPa，拉伸模量在230GPa，強度可達7000Mpa，彎曲強度在1300MPa，整個的跟金屬材料來對比看，能夠發(fā)現(xiàn)其性能優(yōu)勢還是很高，那T300的斷裂的拉伸率在1.5%的情況下還不容易方式斷裂和變形。推薦閱讀：碳纖維板占領(lǐng)市場的原因

　　看我這些相信大家對于碳纖維T800和T700的的區(qū)別應該有了很好的認識，那有需要碳纖維材料制品的話歡迎大家前來咨詢威盛新材的小編，威盛新材就是一家專業(yè)從事碳纖維制品生產(chǎn)的廠家，有著在碳纖維領(lǐng)域長達十年的豐富經(jīng)驗，從事碳纖維制品的生產(chǎn)和加工，成型設備齊全、加工機器也完善，能夠完成多種型號的碳纖維產(chǎn)品的生產(chǎn)，按圖紙定制生產(chǎn)。生產(chǎn)的碳纖維板產(chǎn)品也遠銷多行業(yè)，受到一致的認可與好評。

　　本文系威盛新材原創(chuàng)內(nèi)容，禁止抄襲轉(zhuǎn)載，違者將追究其法律責任
